Síťový stabilizátor napětí

Výkonový stabilizátor napětí pro distribuční sítě NN je určen k eliminaci úbytků a kolísání napětí v koncových úsecích dlouhých vedení. Princip sériové kompenzace napětí umožňuje rychlou odezvu regulace a stabilní výstupní napětí i při dynamických změnách provozních podmínek.

HLAVNÍ PŘÍNOSY

• stabilizace výstupního napětí s přesností ±1 %
• nezávislá regulace jednotlivých fází
• rychlá odezva na změny zátěže a napětí v síti
• vysoká energetická účinnost
• možnost dálkového dohledu a monitoringu

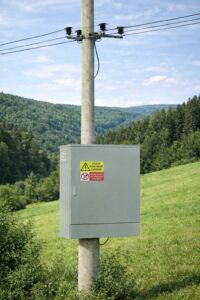

• vhodné řešení pro venkovní instalace v distribuční síti

TYPOVÉ POUŽITÍ

• koncové úseky distribučních sítí NN
• oblasti s dlouhými vedeními a kolísáním napětí
• zlepšení kvality dodávky elektrické energie
• snížení výskytu podpětí a přepětí u koncových odběratelů

Zařízení pracuje na principu sériové kompenzace napětí. Do jednotlivých fází je přes vazební transformátory přičítáno nebo odečítáno kompenzační napětí generované statickým měničem s PWM řízením. Díky tomuto zapojení kondicionér nezpracovává celý průchozí výkon, ale pouze výkon nezbytný pro korekci napětí, což výrazně snižuje ztráty a zvyšuje celkovou účinnost zařízení.

Regulace napětí probíhá nezávisle v každé fázi, což umožňuje kompenzovat i nesymetrické zatížení sítě. Rychlá regulační smyčka umožňuje efektivně potlačovat krátkodobé poklesy napětí a napěťové výkyvy způsobené proměnným odběrem.

Pro zajištění kontinuity dodávky je integrován obchvat (bypass), který umožňuje průchod energie sítí i při poruše nebo servisním odstavení zařízení.

TECHNICKÉ PARAMETRY
